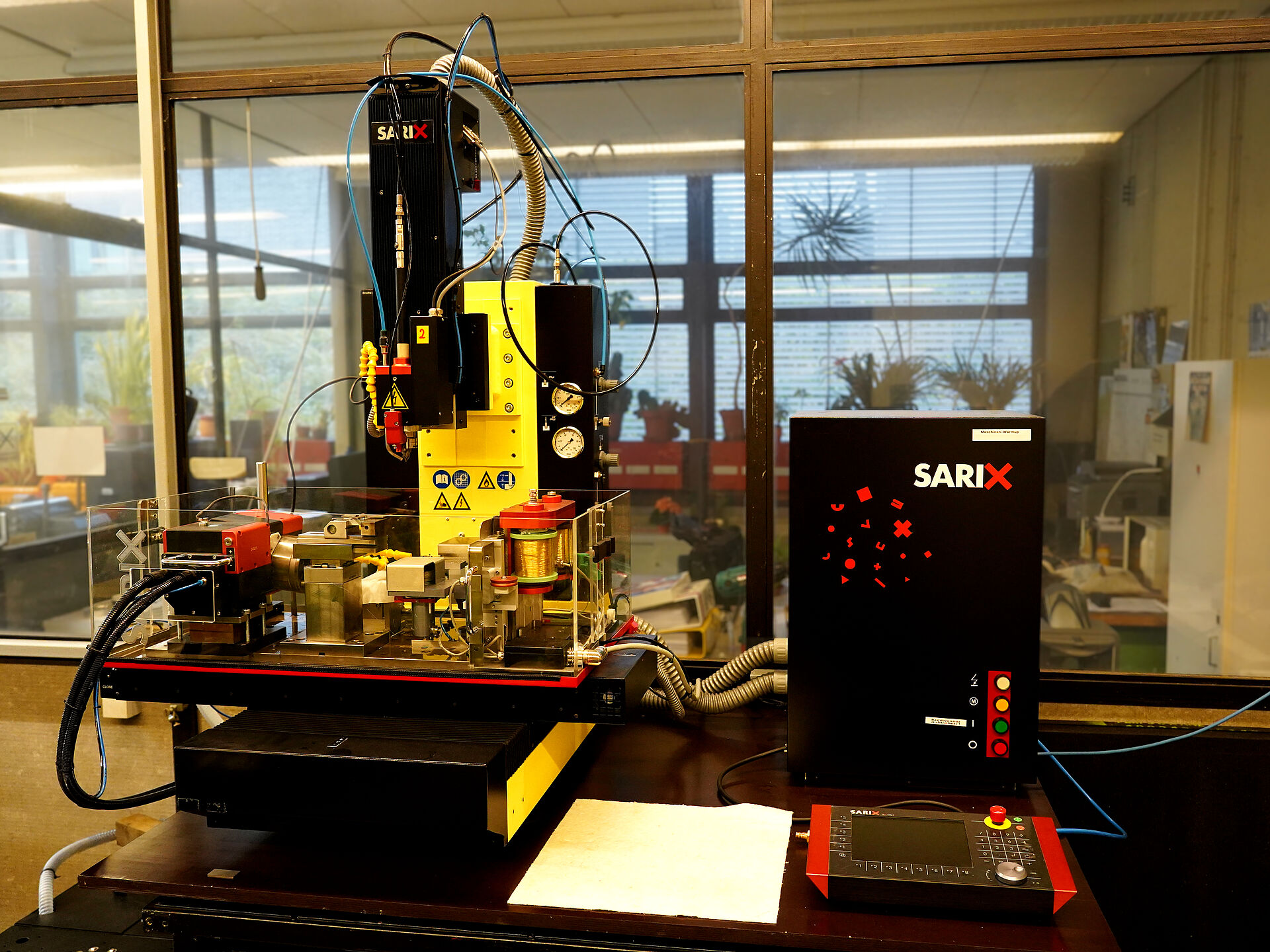

µEDM

Hersteller

• Sarix SA (Schweiz)

Typ

• SX-200-HPM

Baujahr

• 2008

X-Y-Z-Achse

• Verfahrweg
  • X/Y = 350x200 mm
  • Z = 200 mm
• Auflösung = 0,1 µm
• Positioniergenauigkeit = +/-2 µm

A-B-Achse

• Indexierachse
• Auflösung = 0,01°

C-Achse

• Hochpräzise indexierbare Rotationsspindel mit automatischem Elektrodenvorschub und interner Spülung
• Auflösung = 0,00625°
• Präzisionsgenauigleit =< 0,05°
• Wiederholbarkeit = +/-0,01°
• Rundlauf = +/-2µm
• Rotationsgeschwindigkeit = 0..600 rpm

 Generator

• SX-MFPS Micro Fine Pulse Generator

Drahterodiereinheit

• SX-Arianne
