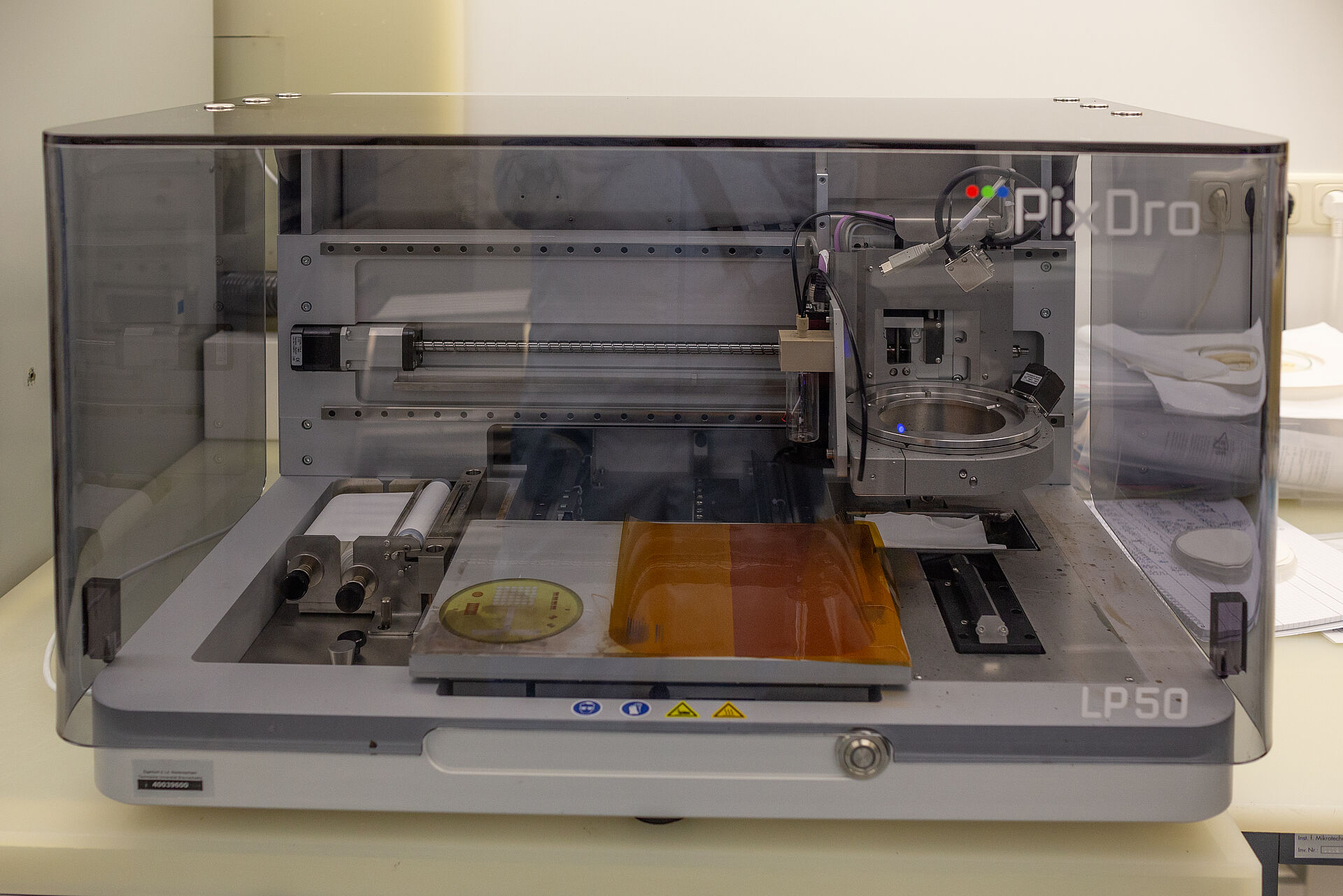

Inkjet Printer LP50

Hersteller

• Pixdro

Typ

• LP50

5 Bewegungsachsen

• Linear:       x, y, z
• Rotation:   Tisch, Druckkopf
• gesamte Wiederholgenauigkeit:   +/- 5 µm

Substrattisch

• A4 (210mm x 300mm)
• beheizbar bis 90° C
• Vakuumansaugung

Print view system (Zum Ausrichten und  Anschauen des Substrats)

• CCD-Kameradiffuse
• rote LED Beleuchtung

 Drop view system

• Drucktropfenanalyse - > Druckparameterbestimmung
• CCD-Kamera
• rote LED Beleuchtung

Druckkopf

• 128 Düsen
• 30 pL Dosierung
• LP50 unterstützt viele industrielle Druckköpfe und jede Art hat ein eigenes
  sog. Print Head Assembly. Zur Zeit sind Spectra S-class Druckköpfe
  verfügbar

Hot Melt Assembly

• zum Drucken von Hot melt Tinten (Schmelztinten)
• Tintenreservoir auf 120 ° C beheizbar

Software

• Graphische Benutzeroberfläche: PrintGen
  • Standardrezepte zum Drucken
  • Einstellung der Druckparameter
  • Tropfenanalyse zur Druckparameterbestimmung
  • Ausstellen defekter Düsen
  • Einstellung der Reinigungsfunktionen
  • Programmierung eigener Rezepte in C# und VB.NET
• Simulationssoftware
  • Simulation des Druckvorgangs
  • kann an beliebigen PC`s installiert werden
• Standarddateiformat
  • BMP
  • Mitgelieferte Konvertierungssoftware kann aber auch: TIFF, GIF, PNG, JPEG, EMF, Postscript, OrCAD etc.

Druckbare Materialien

• leitfähige Materialien
• Polymere
• organische Halbleiterdotierte Materialien
• dielektrisches Pulver
• Ätz- und Galvanik-Resist
• Diffusionsmasken
• Si-Nanopartikel (p+n dotiert)
• Enzyme
• Isolationsmaterialien

Typische Anwendungsgebiete

• SOLAR
• OLED
• RFID
• PCB
• Thin Film Encapsulation
• Medizintechnik
