Versuchsbeispiele

Kassettenprofil Bauhöhe 130 mm

• Nenndicke Kassettenprofil: 0,75 mm und 1,0 mm
• Stützweite: 5,2 - 6,0 m
• Querschnittsbreite: 1,2 m

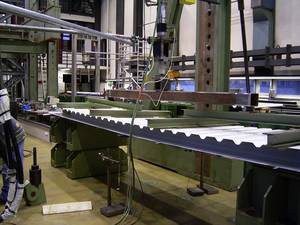

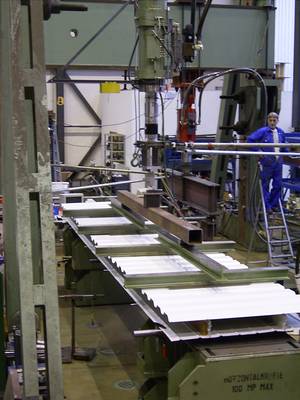

Versuchsaufbau

• Lastverteilung auf vier querliegende Stahlprofile
• Kräfte bis 12 kN

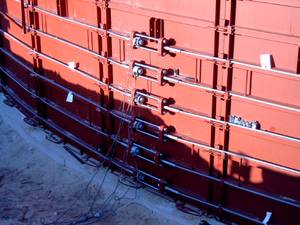

Zugkraftmessung an sechs Ringseilen einer Rundschalung


• Überwachung der Zugkräfte während Betoniervorgang
• Zeitraum: 14 h

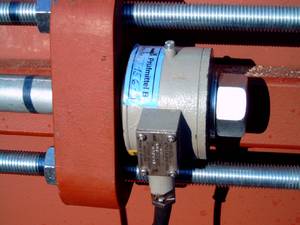

 Einbaulage Kraftmessring 500 kN

Stadion Leipzig

• Baujahr: 2003
• Abnahmeversuch der Seilklemmen der Dachhauptträger
• Seildurchmesser: 2 x 90 mm
• Vorspannkraft in den Seilen: 2800 kN
• Gleitkräfte in den Klemmen: bis zu 1300 kN

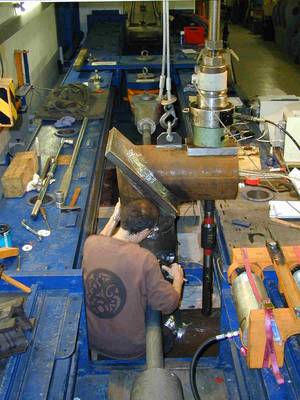

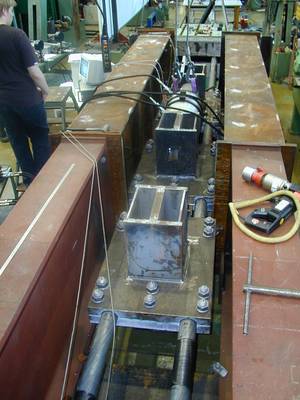

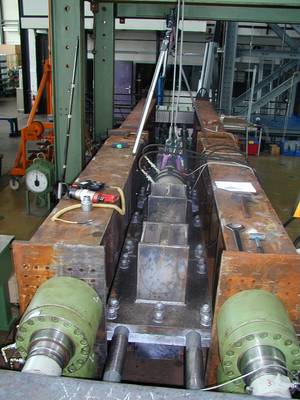

Prüfrahmen für Seilbelastung

• Maximale Kraft: 8000 kN
• 4 Pressen á 2000 kN
• Länge: ca. 8 m

Klemme Messeturm München

• Seildurchmesser: 88 mm
• Klemme integriert in Druckring
• Beanspruchung der Klemme aus Druckring:
  • Biegemomente von 560 kNm
  • Normalkräfte von 1500 kN
• Seilkräfte bis 5700 kN
• Gleitkräfte bis 900 kN

• Gaststättengebäude
  Schlachthofstraße, Nürnberg
• Baujahr: ca. 1990

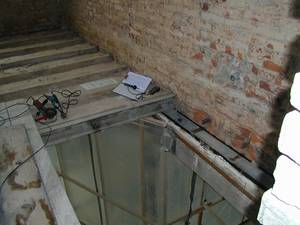

• Probenentnahme aus stählernen Deckenträgern
• Härtemessung vor Ort

Probenentnahme Weißwasserbrücke

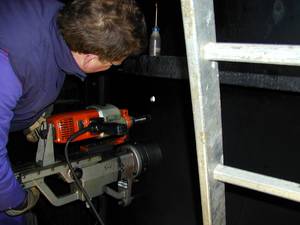

• Entnahmne mit Kernbohrgerät
