Vollautomatisierter Dauerlaufprüfstand
Alterung und Screening verschiedener AGN-Komponenten
Geraffte Untersuchungen zu Aschebeladungsmustern
Parallele Untersuchungen an mehreren Proben gleichzeitig

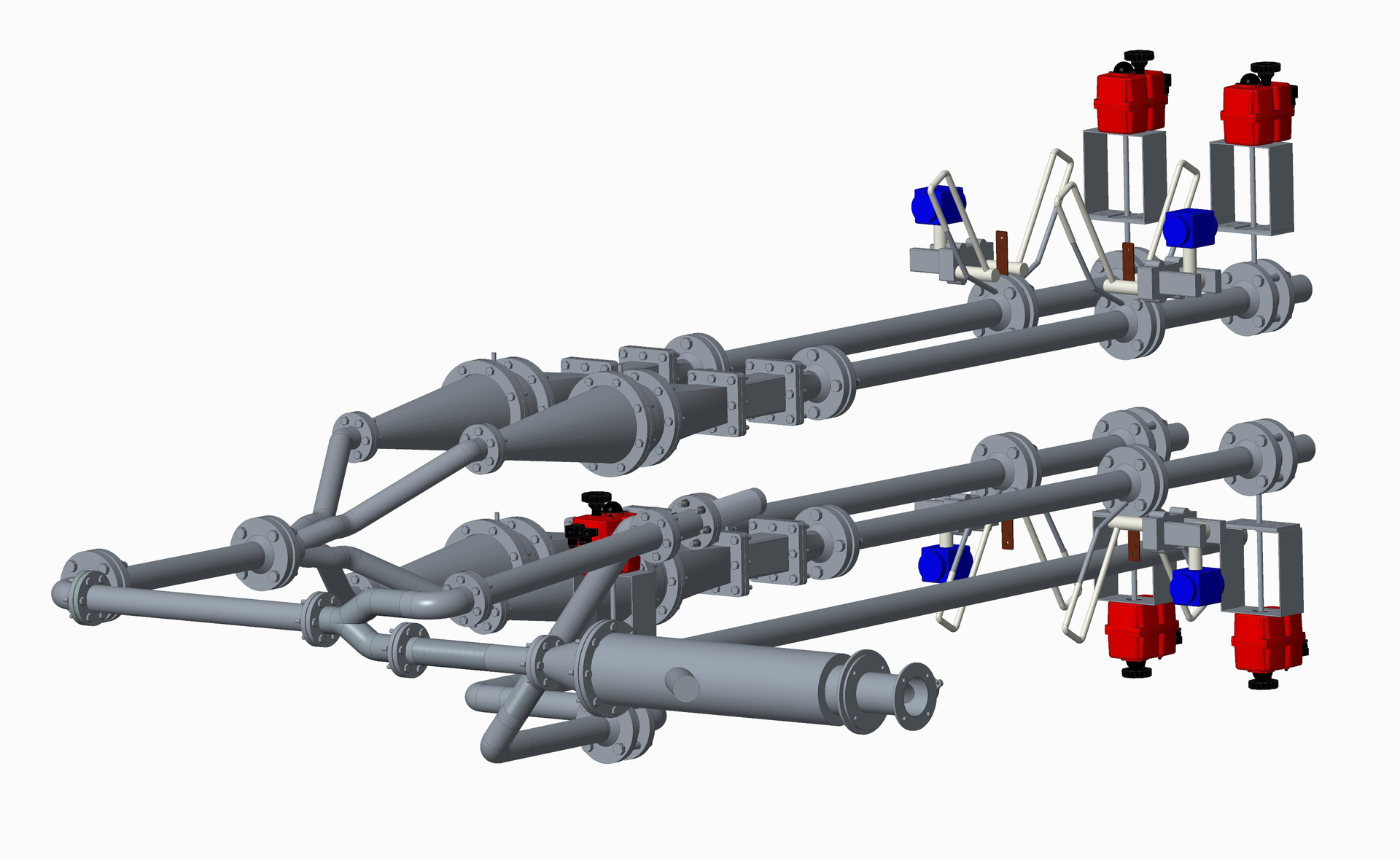

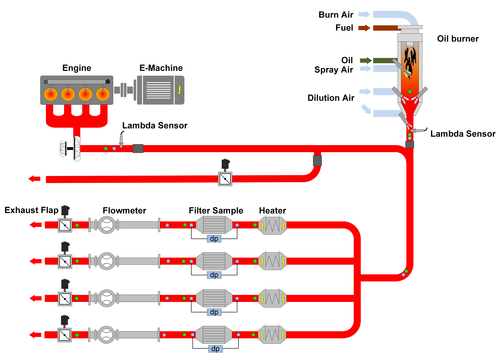

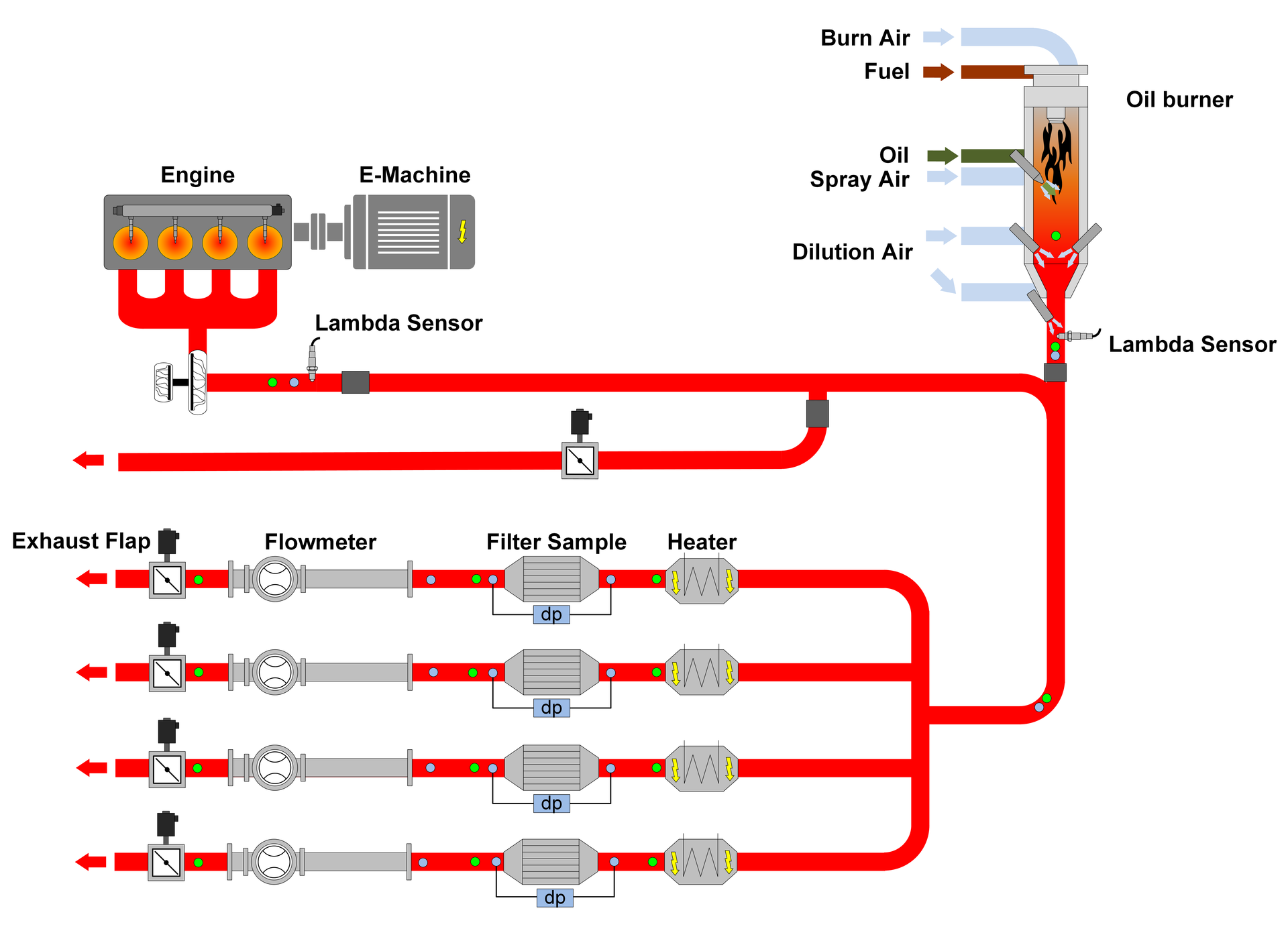

Der Veraschungsprüfstand des ivb hat vorrangig das Ziel, AGN-Komponenten auf ihre Wechselwirkung mit Asche im Abgas zu untersuchen. Durch Verwendung eines Schnellveraschungssystemes mittels PKW Motor und Heizölbrenner mit Öleinspritzung kann nicht nur der Ascheeintrag gerafft werden, es können auch diverse Abgaszusammensetzungen durch das Mischabgas realisiert werden. Dadurch lässt sich die Versuchszeit von hunderten oder gar tausenden Stunden Realbetrieb auf wenige Stunden Prüfstandslaufzeit verkürzen. Das Abgassystem ist dabei in vier symmetrische Stränge aufgeteilt, die alle gleiche oder unterschiedliche AGN-Komponenten in sich tragen können. Daher lassen sich bis zu vier unterschiedliche Kombinationen an AGN-Komponenten unter gleichen oder definiert unterschiedlichen Versuchsbedingungen untersuchen.
Eine umfangreiche Prüfstandsüberwachung mit mehr als 400 Kanälen ermöglicht einen automatisierten Betrieb rund um die Uhr. Zur Beladung der Proben lassen sich damit stationäre Betriebspunkte oder Zyklen abfahren, um die Proben unter genau definierten Randbedingungen zu altern. Durch ein umfangreiches Klappensystem lässt sich das Gesamt-Gegendruckniveau sowie der Abgasmassenstrom in allen vier Strängen separat regeln. Eine Bypassleitung ermöglicht die Entkoppelung des Motorbetriebspunktes von der untersuchten Strömungsgeschwindigkeit an den Proben. Zusätzliche Elektroheizelemente erlauben eine definierte Temperaturregelung des Abgases, welche beispielsweise für aktive Regenerationsevents genutzt werden kann. Während des Betriebes werden kontinuierlich die Gegendrücke über den Partikelfiltern gemessen und aufgezeichnet. Darüber hinaus lässt sich beim Stillstand des Systemes mit entölter trockener Luft eine Gegendruckvermessung der DPF im eingebauten Zustand durchführen.
Mit dem einstellbaren Mischungsverhältnis aus Motor- und Brennerabgas sind verschiedenste Abgaszusammensetzungen erzielbar. Die Messung der gasförmigen Abgaskomponenten CO, CO2, NOX, NO, O2, HC sowie der Rußpartikelmasse erfolgt standardmäßig stromaufwärts und stromabwärts der Proben und ist vollständig in die Automatisierung eingebunden. Die zusätzliche Messung der Partikelanzahl und Größenverteilung ist ebenfalls vorgesehen und kann bei Bedarf erfolgen. Bisherige Forschungsprojekte haben sich mit der Ascheablagerung in Wandstromfiltern sowie in offenporigen Filtern beschäftigt. Durch den modularen Aufbau des Veraschungssystems lässt sich der Prüfstand allerdings innerhalb kurzer Zeit auch auf einen anderen Versuch umrüsten.
